无损检测工艺规范

NDT specification

磁粉检测

Magnetic testing

机型:

  Model:

参考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

检测要求: 不允许裂纹

Measure the request:  no cracks

参考手册:  CMM 32-47-59

Consult the manual:  CMM 32-47-59

版本号:  R4

Revision No. :   R4

Parts Information零件信息

名称: 扭力筒                    件号:              材料:   钢

Name: Torque tube                P/N:               Material :Steel

检验参数Inspection Parameters

设备:  D-2100XL        电流类型: 交流电

Equipment:             current type:  AC

检验方法:  连续法Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

周向磁化  ①中心导体法:3500 A

Circular：   central conductor: 3500 A

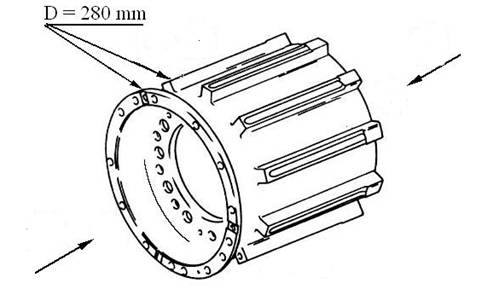

Sketch:

 草图

磁化方向示意: Magnetization direction

              central conductor circular magnetization中心导体法周向磁化
