无损检测工艺规范

NDT specification

磁粉检测

Magnetic testing

机型:

 Model:

参考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

检测要求: 不允许裂纹

Measure the request:  no cracks

参考手册: CMM 32-47-46

Consult the manual:  CMM 32-47-46

版本号:  R8

Revision No. :   R8

Parts Information零件信息

名称: 驱动键                        件号:              材料: 钢

Name: Drive keys                      P/N:             Material :Steel

检验参数Inspection Parameters

设备:  D-2100XL       电流类型: 交流电

Equipment:             current type:  AC

检验方法:  连续法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing requirement:< 3 Gs

周向磁化   ① 直接通电法:500 A

Circular：     directness electrify:500 A

纵向磁化  ②线圈法NI= K1/(L/D)

longitudinal:  coil:     --N=5    K1=45000

如果长径比小于3，将2根驱动键连接起来充磁。

If  L/D<3, two  Drive keys  connected to magnetize.

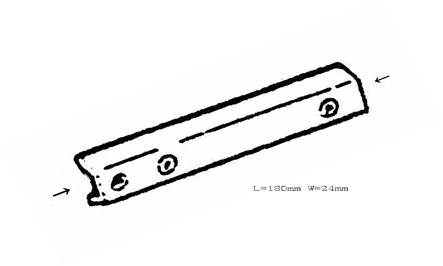

 Sketch:

 草图

磁化方向示意: Magnetization direction

             coil 线圈法                        →←  current flow直接通电法
